晶闸管伏安特性测试仪型号：DBC-026

简介
　　该测试仪是符合国标GB4023-83《半导体器件整流二极管的测试方法》和GB-4024-83《半导体反向阻断三极晶闸管的测试方法》，能测试各种晶闸管（KP、KK、KA、KS）及晶闸管模块的VDSM、VRSM、VDRM、VRRM、IDSM、IRSM、IDRM、IRRM与各种整流二极管（ZP、ZK）的VRSM、VRRM、IRSM、IRRM等参数。线路设计简洁精炼，采用单片机控制，具有体积小、重量轻、操作简单、测试准确、保护可靠和维修方便等特点，是晶闸管及整流管器件生产厂、经销商及整机厂检测器件伏安特性参数检测设备
晶闸管伏安特性测试仪

主要技术指标：
1．峰值电压测量范围：0—6000V/0-9000V 两种电压范围可选
2．峰值漏电流测量范围：0—100mA、0—200mA 两种漏电流可选
3．峰值漏电流保护设定范围：0—99mA、0—198mA
4．机内示波器可观看动态峰值电压与峰值漏电流的变化伏安特性曲线波形

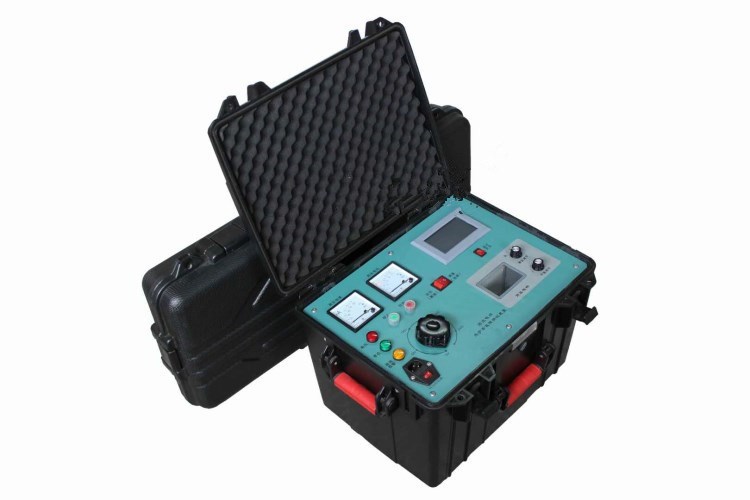

产品名称：高压电缆外护套故障定位装置
产品型号：TD-950

高压电缆外护套故障定位装置型号： TD-950
一、简介
本装置是查找铺设后超高压电缆外护层破损故障的专业设备。能在故障电缆停电情况下，对电缆外护层故障进行准确定位。
装置包含两部分：
1.高压电缆外护套故障定位测试主机：
采用新型高压智能电桥进行护层故障测距，还可用于护层直流耐压试验及高阻接地故障的烧穿。
同时主机可以为超高压电缆护层故障定点提供大功率高压脉冲信号源。
2．数字式故障定位接收器：
利用跨步电压法定位故障点。
二、特点：
1. 主机采用新型高压智能电桥，只需要输入电缆全长，测试完毕彩色液晶屏直接显示故障距离及故障/全长的比例等信息，操作简便，无需人工计算。
2. 主机采用大功率高压直流信号源，可用于护层直流耐压试验及高阻接地故障的烧穿。 3. 数字式故障定位接收器具有信号波形显示、故障点方向指示等功能。抗力强，简单直观，
4. 接收跨步电压的不锈钢探针组合式设计，便于携带。
5. 电桥测试平衡电流大可到300 mA，测试更稳定，抗干扰更强，国内外厂家一般小于100 mA，
三、技术参数：
总体定位精度
利用高压智能电桥测距误差：±0.2%L±2m
利用跨步电压法精测定点误差：±50cm
1、主机：
输出电压：DC 0～10kV
输出电流：0～100mA 输出方式：连续/断续
智能电桥测试平衡电流：10～300mA
大输出功率：1kW 持续烧穿功率：800w
电源：AC 220V，50Hz，6A
使用条件：温度: -20—40℃；湿度10-90％RH；海拔<4500m
体积：480mm×370mm×320mm。
重量：20kg。
